052109 (Ver.0.0)
温度センサー付　自動給水装置　APS-Pro.DIY　（温度・湿度センサー付タイプ）のご説明はこちら
APS-Proとは、孵卵器などの湿度管理を容易にするために下図の回転軸にある４つのローラーにシリコンチューブを通し液体を送るシステムです。 液体・薬液を送り孵卵器などを高精度湿度センサーにより恒湿に保つための装置です。　湿度制御機能のない孵卵器にご利用できます。 下図よりお分かりのように組立・設定方法は簡単です。

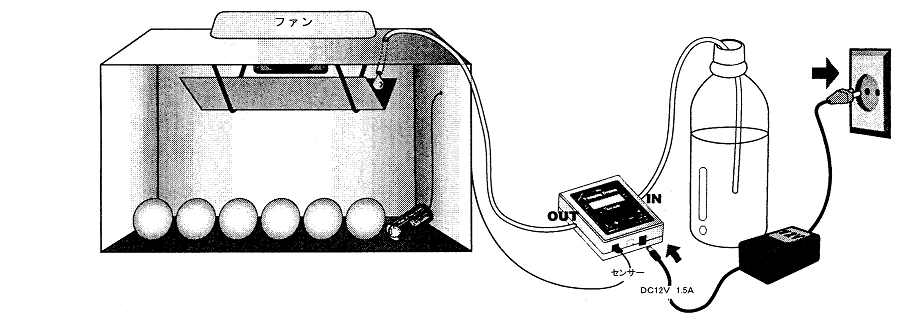

１． セットの一例

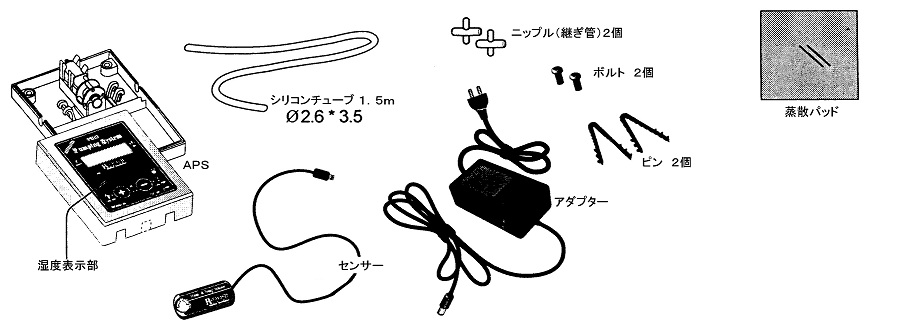

付属品
２．APSの使用方法
			図　１－４
2-1 組立方法 ①　 シリコンチューブを正確に35mmの長さに切り、図　1-4のようにチューブをニップル（継ぎ管）に元まで挿入します。 (通常、ご購入時には図　1-4のように組立てられています。) ★　完全にニップル（継ぎ管）に挿入されていない場合、うまく動作しないのでご注意して下さい。 ②　 1.5mの長さのシリコンチューブを2分割にカットし、先ほど組立てたニップル（継ぎ管）の両端にチューブを元まで挿入します。 ③　 図　1-4の状態が正常です。図　1-3のように完全にニップル（継ぎ管）に挿入されていない場合、うまく動作しないのでご注意して下さい。 ④　 図　1-6のAPSの裏面にある2本のネジを外しケースを取り、図　1-4のように組立てたチューブの片側を図　1-5の　ｂ　部分にはめ込みます。 ⑤　反対側のチューブを　C のようにつかみ、ｄ　の部分に取り付けます。 ⑥　 内部でシリコンチューブがもつれないように、IN（水の取入れ）およびOUT（給水）部分のチューブを伸ばし調整してください。 チューブがふさいでいないか確認後溝にはめて、ケースをネジで閉めます。 図　1-6　のケースを閉じる前に必ずシリコンチューブを押しつぶしていないかを確認して下さい。
		図　1-5	図　1-6
2-2. 操作方法
機　　　　　能 操　　　　　　　　　　作　　　　　　　　　　法 湿　度　セ　ッ　ト 　＋と－ボタンを同時に押す→　ｒH　→　＋　若しくは　－ボタンで希望の湿度をセットする。　３０秒後に自動的にセットされる。 湿　 度 　較 　正 　＋ボタンを押しながら電源を入れる（コンセントを入れる）。　→　CA　→　　＋　若しくは　－ボタンで器内の湿度に合わせる。　 　　　３０秒後に自動的にセットされる。 湿度セット範囲 　＊　湿度　：　２０～８０％　（工場出荷時　４５％）　＊　湿度較正範囲　０～２０％　　　　　外気湿度が低湿であることが望ましい。 初期設定 （工場出荷時） 　＋と－ボタンを同時に６秒押す。　→　ｒS　→　工場出荷時の値に戻る。
2-3. 蒸散パッドのセット
①　図　2-1のように蒸散パッドを切り、図　.2-3のように折りピンで固定させます。　しかし設置する孵卵器内の構造により蒸散パッドの大きさ、設置場所等が　　異なりますので大方の目安や仕組みであることをご承知下さい。蒸散パッドのサイズで蒸散する表面積が異なり湿度が変わります。 ＊　ピンの間隔、サイズに関しては図　2-2を参照して下さい。 ② 孵化する1～2日前には、高い湿度を維持することが重要となります。 　　孵卵中は、水鳥の場合は45～55%、通常の鳥の場合には40～45%、オウムの場合には35～45%が適湿です。 　　孵化末期では、全ての鳥種において65%以上に維持してください。 ＊　少なくとも3日ごとに、給水装置にセットした給水ボトルの水位をチェックして下さい。 　　水が不足にしている場合は、直ちに水を補充して下さい。 　　水道水または蒸留水をご使用下さい。　ろ過水や井戸水などでは、蒸散パッドに水の成分が付着し易いのでその性能を 　　保持できない可能性があります。
2-4. 給水速度の調整
▲　給水速度の調整はAPSで容易にコントロールすることができます。 ▲　プラスドライバーで　'Speed'　部分を時計回りに回すと給水速度が増し、反対に回すと速度が下がります。　(図　2-4) ▲　孵卵器内の多湿、冠水を防ぐために、始めは一番遅い給水速度からご使用下さい。　(3秒で1滴)
3. チューブの交換
▲　シリコンチューブがもろくなった場合、効果的な給水できなくなるので上記2-1のチューブ設置時と同じ方法で交換して下さい。 ＊　必ずAutoElex製のシリコンチューブを(直径Φ2.6×3.5)ご使用下さい。
4. 機器のお手入れ
▲　水で洗わず、柔らかい布などで拭いて下さい。 ▲　長期間保管される場合には、APSからシリコンチューブ取り出し、チューブ内の水を取り除いて下さい。　 　　 またチューブ内の穴をふさがないように、ねじらずに保管して下さい。 ▲　再度使用される場合には、チューブを軽く伸ばし穴がふさがっていないことを確認して下さい。
5. トラブル発生の場合
▲　給水されなかったり、モーターから異音がする場合は、シリコンチューブがどこかで折れているかふさがっている恐れがあります。 * チューブに問題がない場合、下記の項目を確認して下さい。 1. 汲水するボトルから給水までの行程で正しくチューブが設置されているか。 2. モーターが左回りに回転していないか。　もしくは　IN　と　OUT　のチューブの位置が正しいか。 3. シリコンチューブが正確に35mmに切られているか、またニップル（継ぎ管）に元までしっかり挿入されているか確認。 * 問題が解決されない場合は、Belbird　までお問合せ下さい。
6. 仕様書
入力　電圧 DC　１２V 消費電力 ２５ｍA サ　イ　ズ 幅　７５　ｘ　奥　２８　ｘ　高さ　１００ｍｍ 重　　　量 １２０ｇ 表　　　示 湿度　％ 制　　　御 自動湿度制御			開発・製造　 AutoElex Co.,Ltd KOREA
			輸入販売

---
